模型貼圖對映方式

指定貼圖對映方式

1. 選取一個物件節點。

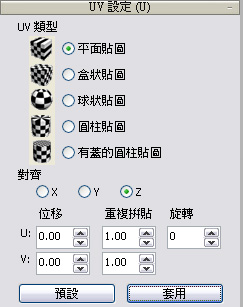

2. 在 UV 設定區段選取最適合該物件外型的 UV 類型圓鈕。



3. 選擇性地調整對齊方向、位移、重覆拼貼和旋轉值。

4. 按一下套用按鈕為該物件套用新的 UV 座標 。

5. 您可以按一下預設按鈕放棄所有的調整並取回該物件的初始 UV 類型。

貼圖方法類型 - 將影像包覆至 3D 表面之方法。

您可用下列 UV 類型以包覆點陣影像至 3D 表面，而不用理會原始的 UV 座標。只要選取一種最適用於標的 3D 模型之 UV 類型。

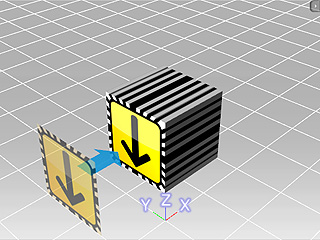

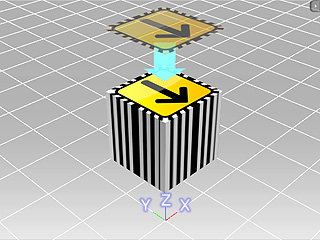

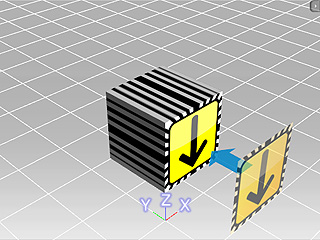

UV 類型：平面貼圖 對齊：X（投射影像至 Y-Z 平面上）	UV 類型：平面貼圖 對齊：Y（投射影像至 X-Z 平面上）	UV 類型：平面貼圖 對齊：Z（投射影像至 X-Y 平面上）

位移、重複拼貼及旋轉

• 重複拼貼數 - 調整 X 及 Y 方向之重複拼貼次數或者可以微調影像大小。如果數字小於 1，會放大貼圖尺寸。3DXchange 允許數值以 0.01 每次遞增。

• UV 位移 - 在 3D 物件上位移貼圖位置以微調尺寸及對齊（可精確至 0.01）。

• 旋轉 - 貼圖之旋轉角度。

  位移
  	原始外觀	位移 U： 0.1	位移 V： 0.1
  重複拼貼
  	重複拼貼 U：0.1 重複拼貼 V： 0.1	重複拼貼 U：5 重複拼貼 V： 1	重複拼貼 U：1 重複拼貼 V： 5	重複拼貼 U：5 重複拼貼 V： 5
  旋轉 對齊：Z
  	原始外觀	旋轉： 30	旋轉： 60
