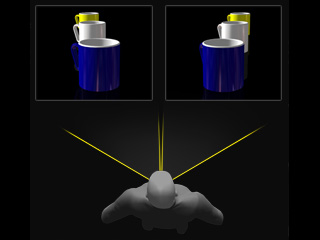

眼睛看到的兩張影像

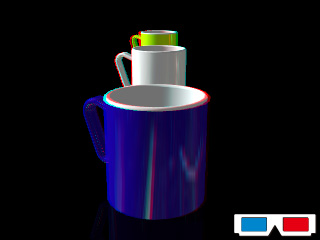

紅藍結果
立體感的產生是來自於腦中接收到的兩張視覺影像。大腦將兩張影像的相似處結合，而細微的不同處就會引導我們感受到空間感。最後，兩張不甚相同的影像就會結合成單一一張立體圖像了。
|
|
|
|
眼睛看到的兩張影像 |
紅藍結果 |
產生 3D 立體視覺主要是根據兩種條件，雙眼輻合及視差。
雙眼輻合指的是雙眼與被觀測物體產生的夾角。角度愈大，物件愈感靠近，相反的，角度愈小則物件愈覺得遠離。
|
|
|

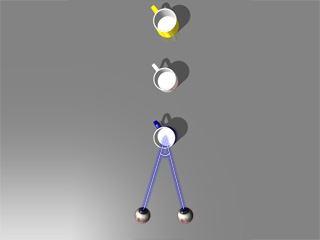

高雙眼輻合角度 （目標物件近） |

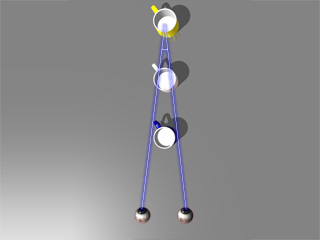

低雙眼輻合角度 （目標物件遠） |
當該角度固定，任何介於您與輻合點的物件會感到較為靠近，而在輻合點後的物件則感到遠離您。
|
上視圖 |

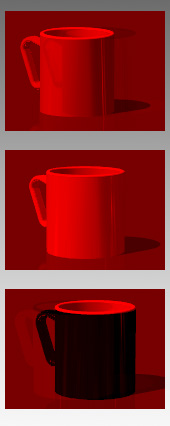

左眼影像 |

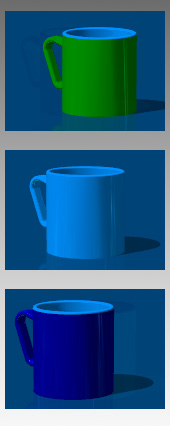

右眼影像 |

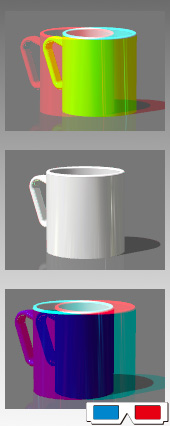

覆疊結果 |
|
|
|
|
請注意如果雙眼輻合角度高於六度時，即意味著該物體靠您太近，以致於雙眼難以對焦造成不適。相反的，當該角度值太小時，表示物件太遠，其立體感將會喪失。
視差影像指的是左右眼分別看見的影像。所有的 3D 影像或影片都包含成對的視差影像，它們分別但同時進入您的左右眼。此舉說服您的大腦該影像或影片中有空間感的存在。

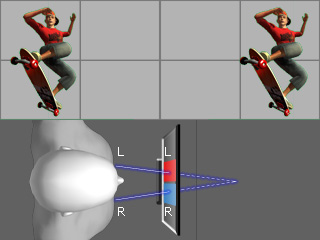

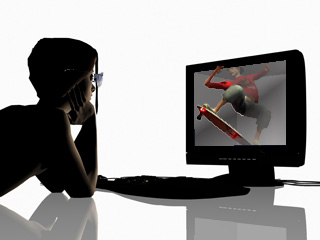

當目標物在左眼影像中向右偏，在右眼影像中向左偏，您的雙眼焦距（輻合點）會被引導落到顯示器的後面。此現象稱為正視差。
|
|
|
輻合點引導落至 顯 顯示器後方。 |
正視差 |

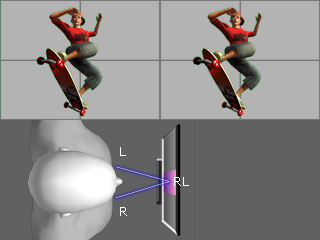

當每對視差影像覆疊在顯示器上，您的雙眼焦距（輻合點）會被引導落在該顯示器上，此現象稱為零視差。
|
|
|
左右影像引導您的輻合 點落在顯示器上。 |
零視差 |

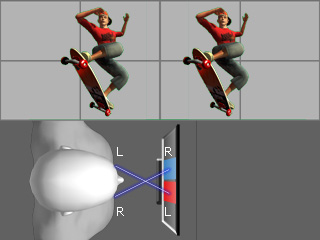

當目標物在左眼影像中向左偏，在右眼影像中向右偏，您的雙眼焦距（輻合點）會被引導落到顯示器的前面。此現象稱為負視差。
|
|
|
左右影像引導您的輻合 點落在顯示器前面。 |
負視差 |
